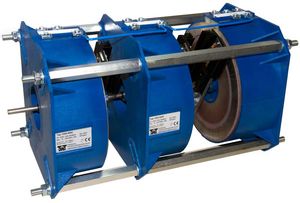

Dreiphasenstelltransformatoren (DSS) Bauart C

Technische Daten

Schutzgrad IP00
Isolierklasse  B
Umgebungstemperatur max. +45°C
Prüfspannung Wicklung-Welle  4 kV
Frequenz  50/60 Hz
Nenneingangsspannung  3x400V
Aufstellhöhe  1000m
Konformität  CE,RoHs, EAC
Aufbau entsprechend VDE 0552/ DIN EN 61558-2-14
 Bauart C:       Anordnung der Transformatoren erfolgt als Säule mit einseitig, gegenüberliegenden Transformatoren
 Vorteile:
 -Kompakte Bauform
 -Sehr lange Lebensdauer
 -Verguss in einer Kunststoffschale, Beschädigungen an den Wicklungen werden auf ein Minimum reduziert
 -Beschichtete Schleifbahn, dadurch beste Gleiteigenschaften
 -Wartungsarm, da selbstreinigende Schleifbahn
 -Große Auflagefläche der Schleifbahn, dadurch beste Stromabnahme
 -Stromabnehmer mit Kühlkörper zur Warmeableitung
 -Variable Ströme, Spannungen möglich
-Zusätzliche Abnahme von Festspannungen möglich
-Betrieb/ Einsatz unter Öl
-Sehr geringe Verlustleistung
-Selbstverlöschend (Brandschutz)

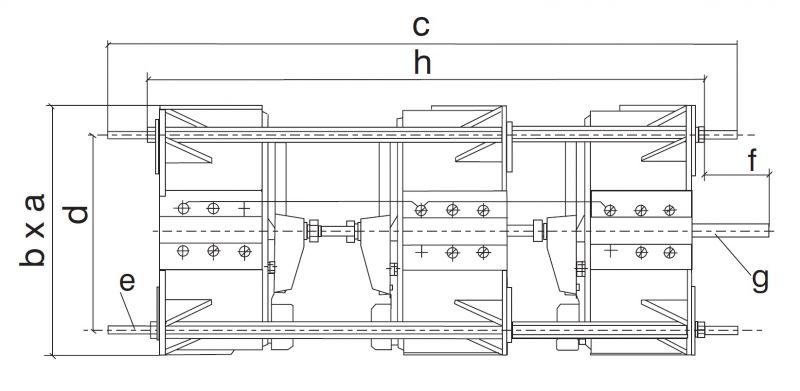

Abmessungen DSS Bauart C
  a in mm b in mm c in mm d in mm e f in mm g ∅ in mm h in mm Masse in kg
DSS 9020 137 125 315 96 M5 0-40 8 258 10
DSS 9032 160 147 315 112 M5 0-40 8 258 14
DSS 9040 160 147 315 112 M5 0-40 8 258 14
DSS 9063 160 147 370 112 M5 0-40 8 340 18
DSS 9080 198 185 406 142 M6 0-40 8 380 28
DSS 9100 198 185 406 142 M6 0-40 8 380 28
DSS 9180 244 231 445 180 M10 0-40 8 403 55
DSS 9200 244 231 477 180 M10 0-40 8 445 48
DSS 9250 244 231 477 180 M10 0-40 8 445 48
