Einphasenstelltransformatoren ESS mit 4 Punkt Flanschbefestigung

Technische Daten

Aufbau nach VDE 0552 / EN 61558-2-14
Betriebsart: DB
Schutzklasse: 0
Schutzgrad: IP00
Isolierstoffklasse: B
Umgebungstemperatur: max. +45°C
Befestigungsart je nach Bauart: 4-Punkt-Flanschbefestigung
Anschlussart: Schraubanschluss oder Lötösen
Prüfspannung: Welle gegen spannungsführende Teile 4kV
Drehwinkel: ca. 320°
Frequenz: 50 / 60 Hz
Konformitätszeichen: CE, RoH

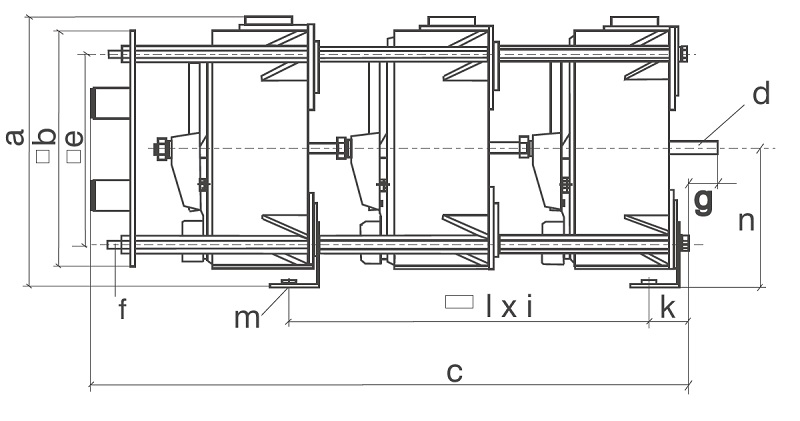

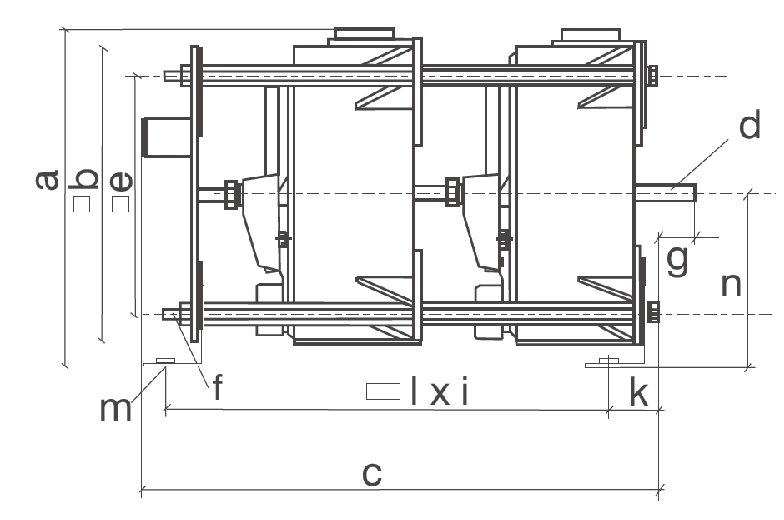

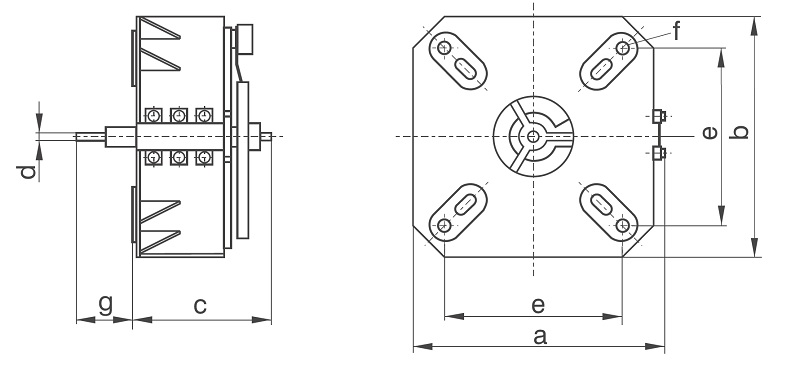

Abmessungen 4-Punkt-Flanschbefestigung
  Typ a in mm b in mm c in mm d in mm e in mm f in mm g in mm i in mm k in mm l in mm m in mm n in mm Masse in kg
ESS 102 137 125 84 6 96 5,8 32 - - - - - 2,6
ESS 9020 137 125 84 8 96 5,8   - - - - - 2,6
ESS 103 159 147 84 6 112 5,8 32 - - - - - 3,8
ESS 104 159 147 84 6 112 5,8 32 - - - - - 3,8
ESS 9032 159 147 84 8 112 5,8   - - - - - 3,8
ESS 9040 159 147 84 8 112 5,8   - - - - - 3,8
ESS 106 159 147 103 6 112 7 32 - - - - - 5,2
ESS 9063 159 147 103 8 112 7   - - - - - 5,2
ESS 108 197 185 118 8 142 7 32 - - - - - 7,8
ESS 110 197 185 118 8 142 7 32 - - - - - 7,8
ESS 9080 197 185 118 8 142 7   - - - - - 8,3
ESS 9100 197 185 118 8 142 7   - - - - - 8,3
ESS 118 243 231 121 8 180 11 32 - - - - - 14
ESS 120 243 231 121 8 180 11 32 - - - - - 14
ESS 9180 243 231 121 8 180 11   - - - - - 14
ESS 9200 243 231 121 8 180 11   - - - - - 14
ESS 9250 243 231 133 8 180 11   - - - - - 16,3
ESS 9340 253 231 420 8 180 M10   210 26 270 M8 126 33
ESS 9380 253 231 450 8 180 M10   210 26 270 M8 126 35
ESS 9480 253 231 450 8 180 M10   210 26 300 M8 126 38
ESS 9570 253 231 730 8 180 M10   210 26 270 M8 126 52
ESS 9720 253 231 775 8 180 M10   210 26 300 M8 126 59
ESS 302 137 125 84 6 96 5,8 32 - - - - - 2,6
ESS 3018 137 125 84 8 96 5,8   - - - - - 2,6
ESS 303 159 147 84 6 112 5,8 32 - - - - - 3,8
ESS 3032 159 147 84 8 112 5,8   - - - - - 3,8
ESS 305 159 147 103 6 112 7 32 - - - - - 5,2
ESS 3050 159 147 103 8 112 7   - - - - - 5,2
ESS 308 197 185 118 8 142 7 32 - - - - - 7,8
ESS 3080 197 185 118 8 142 7   - - - - - 8,3
ESS 318 243 231 121 8 180 11 32 - - - - - 14
ESS 3180 243 231 121 8 180 11   - - - - - 14
ESS 3230 243 231 133 8 180 11   - - - - - 16,3
ESS 3340 253 231 450 8 180 M10   210 26 270 M8 126 35
ESS 3440 253 231 450 8 180 M10   210 26 300 M8 126 38
ESS 3510 253 231 730 8 180 M10   210 26 270 M8 126 52
ESS 3660 253 231 775 8 180 M10   210 26 300 M8 126 59
ESS 402 159 147 84 6 112 5,8 32 - - - - - 3,8
ESS 4016 159 147 84 8 112 5,8   - - - - - 3,8
ESS 403 159 147 103 6 112 7 32 - - - - - 5,2
ESS 4025 159 147 103 8 112 7   - - - - - 5,2
ESS 405 197 185 118 8 142 7 32 - - - - - 7,8
ESS 4050 197 185 118 8 142 7   - - - - - 8,3
ESS 409 243 231 121 8 180 11 32 - - - - - 14
ESS 4090 243 231 121 8 180 11   - - - - - 14
ESS 4120 243 231 133 8 180 11   - - - - - 16,3
ESS 4180 253 231 450 8 180 M10   210 26 270 M8 126 35
ESS 4230 253 231 450 8 180 M10   210 26 300 M8 126 38
ESS 4250 253 231 730 8 180 M10   210 26 270 M8 126 52
ESS 4340 253 231 775 8 180 M10   210 26 300 M8 126 59
